01研發背景

大數據、物聯網、人工智能等新一代信息技術快速演進，從硬件到軟件和服務等核心技術體系正加速發展，電路板作為電子產品必不可少的元器件，正邁向微型化、集成化、密集化，其種類和應用也日漸多樣化，從而導致電路板上導線的特性阻抗對電路板性能的影響越來越大，而導線的線寬、厚度、間距以及線寬毛邊都是影響特性阻抗的主要因素。

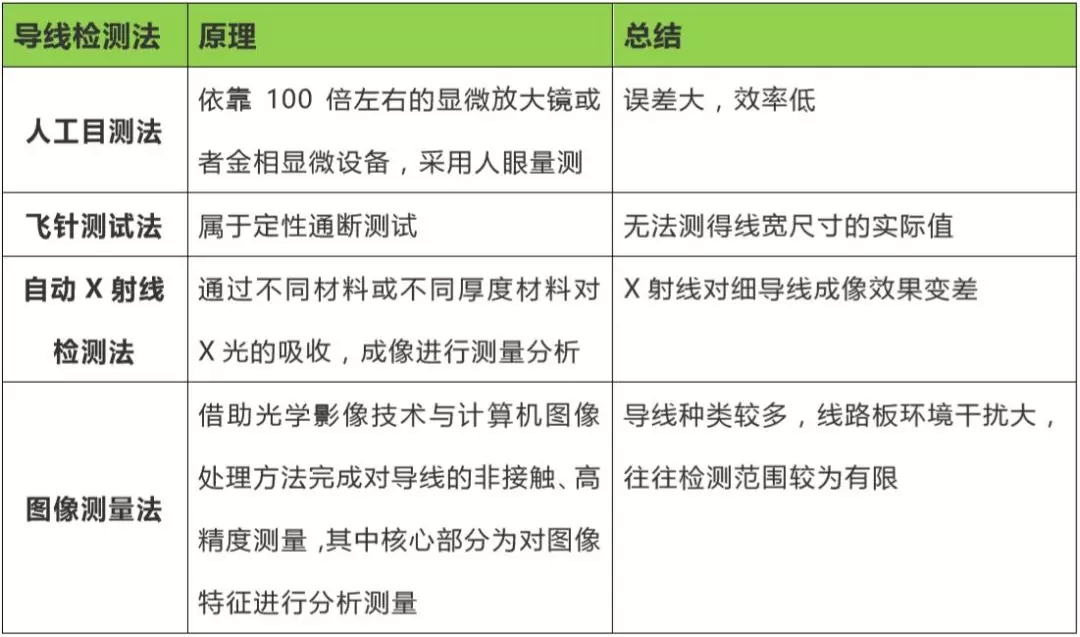

02常用導線檢測方法

基于以上導線檢測法，正業科技設計并研發出了可依據導線特征可進行自動切換的線寬測量方法，來完成對多類型導線線寬及其毛邊的高精度測量，且抗環境干擾能力強。

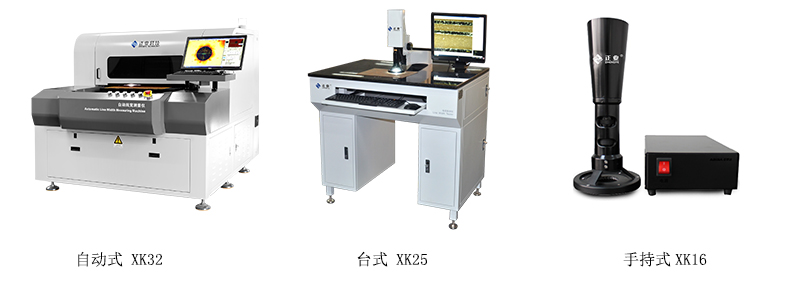

03正業線寬測量?jì)x系列

  正業線寬測量?jì)x主要應用于印刷電路板內、外層半成品經顯影蝕刻后（上綠油前）線路的上幅及下幅寬度、線距、圓孔（相機視野范圍內）的檢測及品質分析。

注：自動款為自動測量，無需人工干預抓取圖像； 臺式和手持式需要人工操作。

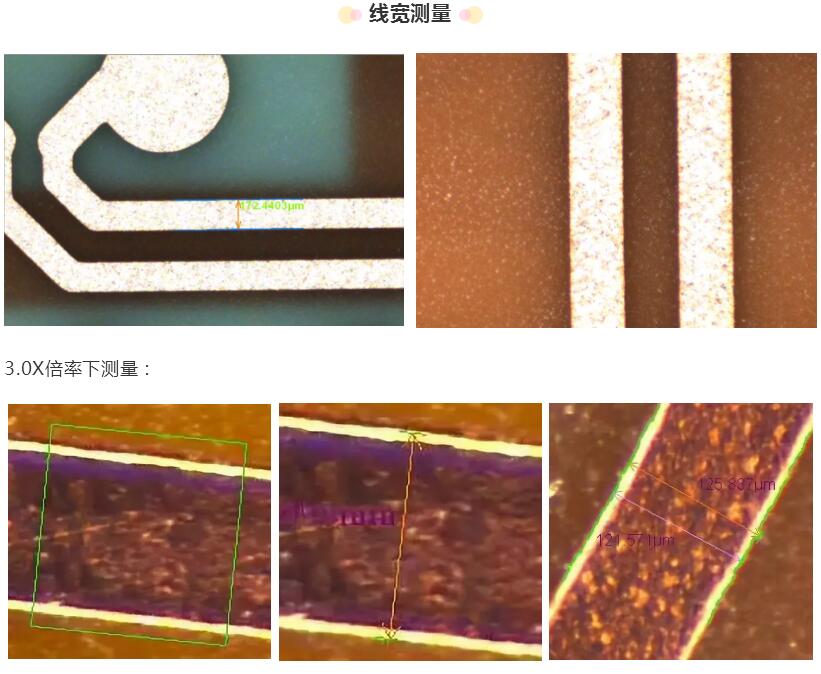

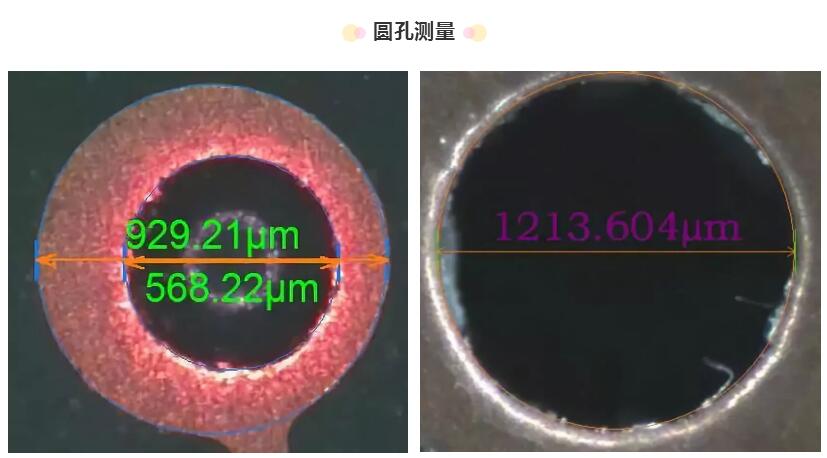

04測量案例

05設備特征

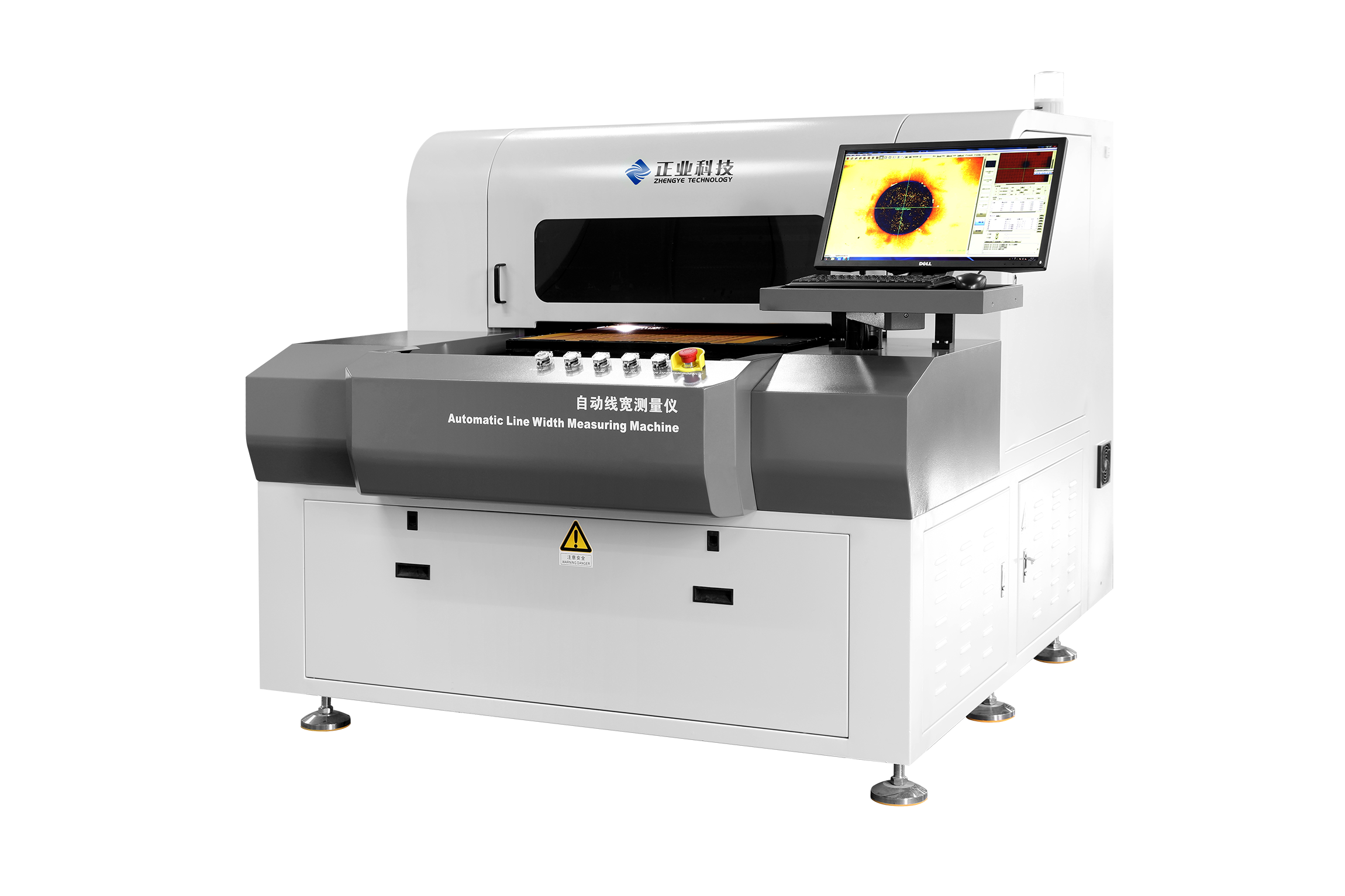

自動線寬測量?jì)xXK32

設備特征：
1、自動定位測量：支持用戶端導入gbr資料，用戶可根據gbr文件自定義測量位置信息，生成自動測量程序后可導入軟件進行自動測量；
2、自動對焦：自動運行測量時，成像系統自動對焦，保障測量位置清晰準確；
3、自動切換倍率：采用自動變倍鏡頭，無需人工切換；
4、導航定位：具備導航影像定位功能；
5、自動尋邊：自動測量時可自動抓線、上下幅線寬、線距、圓直徑等；
6、數據統計功能：具備EXCEL數據存檔及統計功能及自動導出數據。

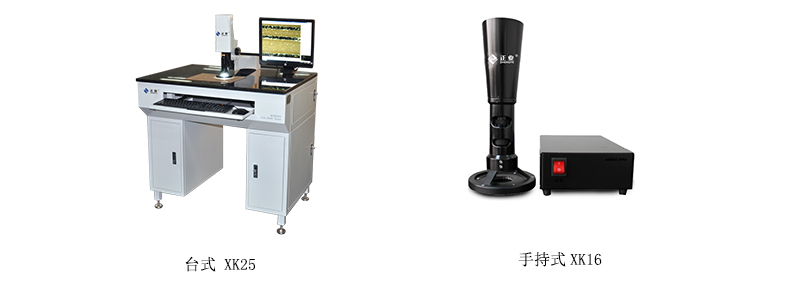

手動線寬測量?jì)x系列

設備特征：
1、精準：可精密調焦裝置，采用圖像處理、自動尋邊和亞像素算法等技術；
2、高效：紅光LED定位，采用自動尋邊技術以及具備SPC統計分析功能。

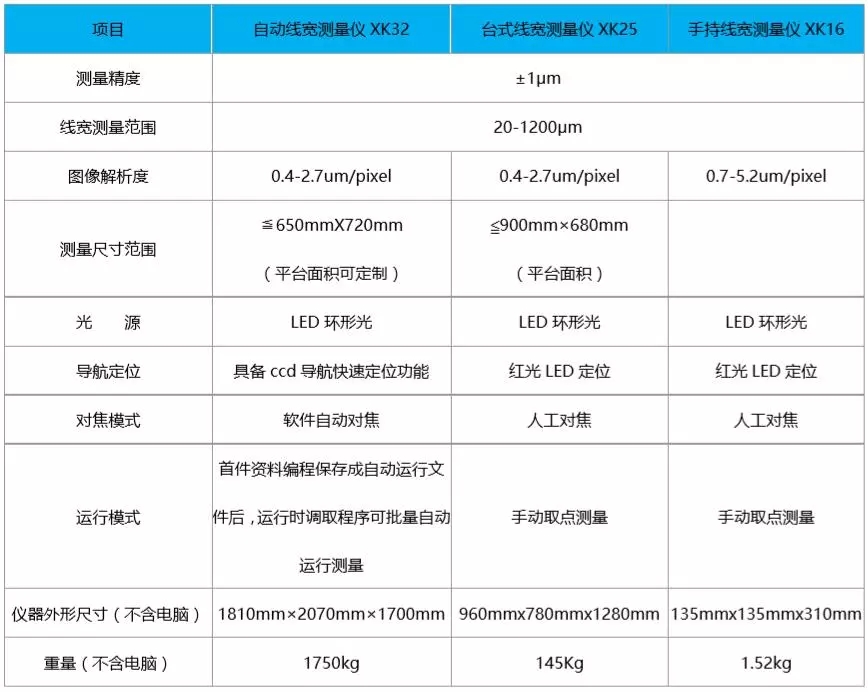

06 重要參數
